产品介绍:

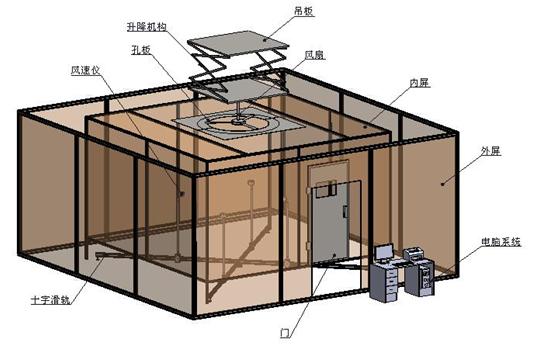

交流电风扇在根据GB12019-2008《交流电风扇能效限定值及能效等级》测定能效值时,依据GB13380-2007《交流电风扇与调速器》的要求测得电风扇的风速值,并根据国家标准要求计算风量;普通的风量测试装置靠人手操作,操作人员进入测试室,破坏了风场,试验数据精度低,并且效率低下;本测试系主要采用电脑控制,步进马达驱动,操作人员处于测试室外,人员不会对风场产生影响,设备测试工作全自动完成,并将试验数据记录、保存、自动生成风量报表与能效等级评定,具有数据准确、重复性好、效益高、数据贮存方便等特点。1、 试验外屏1) 内尺寸:L6500mmXW6500mmXH4200mm。2) 开门尺寸:W1500mmXH2000,门向内开启。2、 试验内屏:1) 内尺寸:L4500mmXW4500mmXH3000mm。2) 底部距地面高度:450mm。3) 顶孔直径范围:φ1000mm-φ2000mm.4) 顶孔调节方式:电动无组调节。3、 试样安装架:1) 高度调节范围:0-600mm(以试验屏顶孔平面为基准)。2) 调节方式:电动调节。3) 试验安装板规格:L1200mmX1200mm。4、风量测量机构:1) 风速计座与样品垂直距离:1500mm±100mm。2) 风速计滑台移动距离:20-2800mm(电动调节)。3) 驱动方式:步进电机+导向轴。4) 定位精度:±1mm。6、风速计:1) 数量:4套。2) 叶轮直径:≤100mm3) 测量范围:0~1200mm/min(20/s)4) 测量精度:0.1m/s±1.5%测量值5) 风速灵敏度:优于0.15m/s10、温度探头:量程0+50℃:精度±0.5℃11、控制方式:电脑控制。13、采集数据:功率值、风速值。14、数据处理:自动计算平均风速、风量、能效值、评定能效等级。15、数据贮存、备查功能。16、控制软件:运行于windows操作系统,可设定数据采集点位置、风速数据采集、功率数据采集、平均风速计算、风量计算、能效值计算、能效等级评定等功能,可以自动生成、打印测试报告,贮存当前试验数据,查询历史数据。17、配有数字功率计:可测电压、电流、功率:精度0.1%。18、变频电源:0~300V 1KVA19、室内环境:温度:20℃±5℃。湿度:40%~80%。电压波动:±1%。电源频率波动值:±1%。
