CBE-6800电容器破坏性试验装置

	在线咨询
分享：

产品介绍

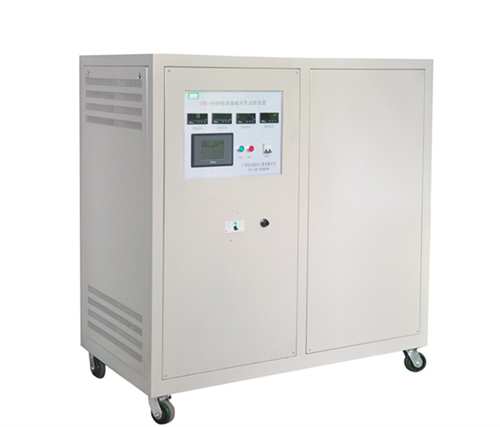

产品名称：电容器破坏性试验装置

产品型号：CBE-6800
产品价格：面议
生产商: 广州市先河技术工程有限公司
销售商：广州市先河技术工程有限公司

产品介绍：

一、概述

　本系列装置依照ＧＢ/Ｔ３６６７－2005“交流电动机电容器”及国际标准ＩＥＣ２５２－2005标准测试要求设计制造，用于１～10０uF、额定电压为２５０～630Ｖ，频率为５０Ｈｚ的自愈电容器进行破坏性试验，内含直流试验仪器和交流仪器两部分。

设备有直流电压及电流、交流电压及电流显示；另设备有负载短路、过载等保护措施；具有操作简单、显示直观、调整方便等特点。升压速度采用PLC控制步进电机来实现。

二、主要技术参数：

　１、工作环境：

　　 (1)工作电源：ＡＣ２２０Ｖ±１０％、容量30KVA；

(2)电柜重量约800Kg；尺寸(长宽高)：1500×900×1700mm；

　２、试验范围：

　　１～100μF、Ｕн≤500Ｖ的自愈式电容器

　３、设备负载量：

　　１只自愈电容器；

　４、试验电压：

　　　ＡＣ：0～850Ｖ　　　　　　　 ±1.0％

　　　ＤＣ：0～2.5～4.0～5.0KV ~6.3KV ±1.5％

　５、电流显示：

　　　ＡＣ电流：０～28Ａ　　　　　　　 ±1.5％

　　　ＤＣ电流：０～１００ｍＡ　　　　　 ±1.5％

６、定时试验时间：

　　　直流实验５分钟定时：　　　　　 ±0.2％

交流开路或运行５分钟定时：　　 ±0.2％

　　　交流短路８小时定时：　　　　　 ±0.2％
