● 概述：

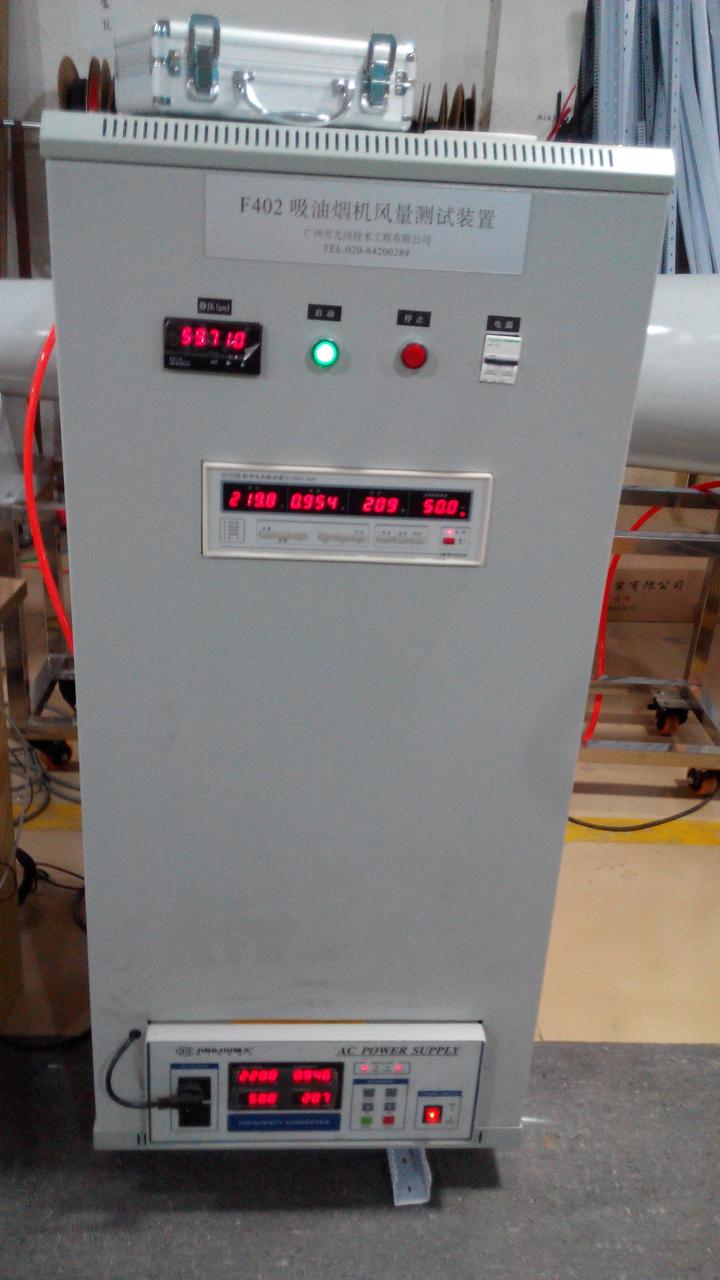

   本装置适用于自由进气型（B型）换气扇和吸油烟机的空气性能试验，其性能指标符合国家标准GB/T 17713-2011 《吸油烟机》和GB/T 14806 《家用和类似用途的交流换气扇及其调速器》的规定。本装置等同采用国际电工委员会标准IEC 60665《家用和类似用途的交流换气扇及其调速器》中的附录D：自由进气型（B型）换气扇的空气性能试验。

● 测试原理：

   通过测量气体流经孔板后减压筒的静压，换算得出风量。试验中通过更换不同直径的孔板来改变风量测出各风量下的静压，并通过计算机数据处理最终得到油烟机或风机的空气性能曲线。

● 测试项目

   最大静压（零风量时的静压值）、最大风量（零静压时的风量值）、规定风量时的静压、规定风量时的主电机输入功率、规定风量时的全压效率η%。

● 技术指标

① 风量测量范围0.1-25m3/min；

② 筒内静压测量范围0-500Pa；
